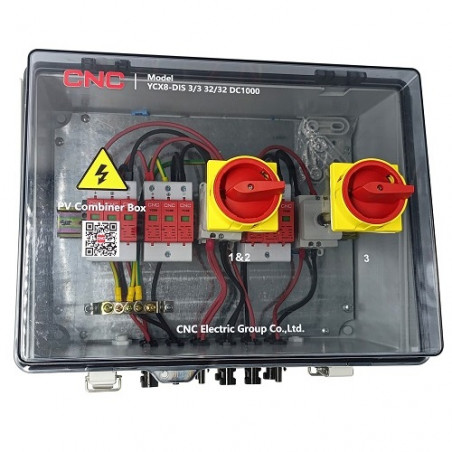

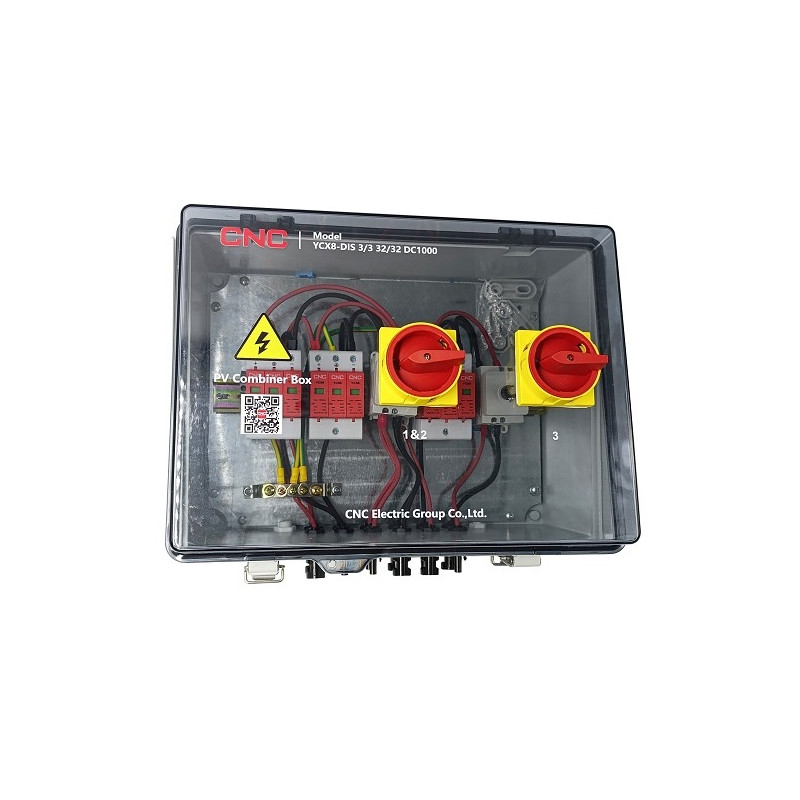

PV atjungimo skydelis, DC 3in-3out, IP66

PV atjungimo skydelis, DC 3in-3out
Ypatybės:
3 įėjimai 3 išėjimai 1000V DC.
Nuolatinės srovės įvadų dėžutė 3 įėjimų / 3 išėjimų PV sistemai.
Skirta apsaugai nuo viršįtampių ir saulės energijos nuolatinės srovės pusės izoliavimui.
Atspari UV spinduliams, vandeniui ir dulkėms IP66, smūgiams, nedegi V0.
Su MC4 jungtimis. Dėžutės dydis 39x30x24 cm, standartai IEC60529.

Nuolatinės srovės jungiklis:
1000V DC, 50A. (2vnt.)
2vnt. DC jungikliai užblokuoja dėžutės dangtį.
Patentuota nuolatinės srovės gesinimo kamera.
Standartai: UL508i, IEC60947-3 Pv2.

Nuolatinės srovės viršįtampių ribotuvai SPD:
Modelis: YCS8.
1000V DC, 40kA. (3vnt.)
Skirta fotovoltinių elementų apsaugai.
Reakcijos laikas: <25ns.
Standartai: IEC 61643-31, EN 50539-11+ A1.


Techniniai duomenys:
Įėjimai: 3.
Išėjimai: 3.
Maksimali įtampa: 1000 V.
DC jungiklis: 1000V, 50A. (2vnt.)
DC SPD: 1000V, 40kA. (3vnt.)
Trumpojo jungimo srovė vienam įėjimui (Isc): 15A-30A (keičiama).
Maksimali išėjimo srovė: 50A.
Maksimali išlydžio srovė (Imax): 40 kA.
Nominali viršįtampių išlydžio srovė (In): 20 kA.
Suveikimo įtampa (Up): 3.6 kV.
Korpuso medžiaga: 100% PC (polikarbonatas).
Saugos klasė: IP66 (atspari vandeniui ir dulkėms), V0 UL94 (atspari degimui).
Matmenys: 390 x 300 x 240 mm.
Įėjimo kabelių storiai: PG09, 2.5-16 mm.
Išėjimo kabelių storiai: PG21, 2.5-16 mm.
Darbinė temperatūra: nuo -25°C iki 60°C.


Garantija: 24 mėn.
